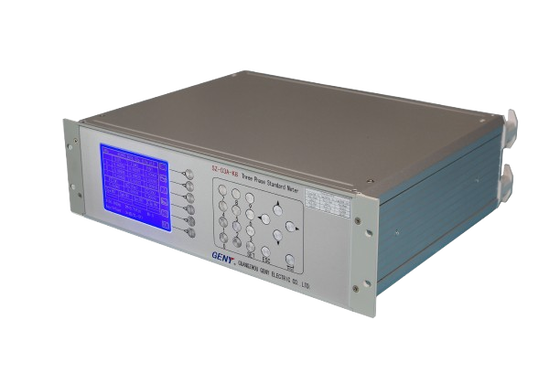

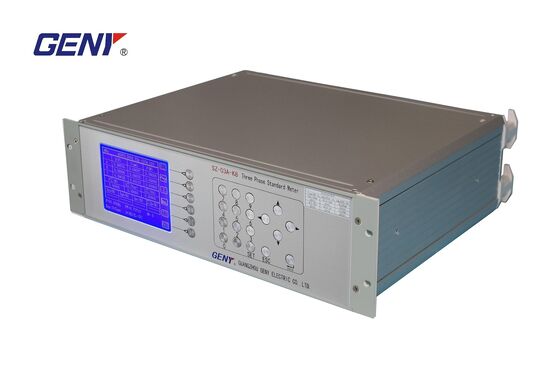

SZ-03A-K8 Compteur standard à trois phases avec une précision de 0,02% pour la mesure multiparamétrique et l'analyse harmonique

Le compteur étalon triphasé de la série SZ-03A-K8 utilise une technologie durable telle que DSP, CPLD, MCU et ADC à grande vitesse avec auto-étalonnage, etc. Ainsi, le compteur peut échantillonner le signal CA à grande vitesse et les traiter avec une arithmétique numérique spéciale. Tous ces éléments simplifient la structure du compteur et mesurent une précision de 0,02 % de l'erreur relative.

Caractéristiques:

Haute précision

Erreur de mesure de la tension triphasée, du courant, de la puissance et de l'énergie électrique ≤ ± 0,02 %

Large plage de mesure

Tension de 5V à 480V

Courant de 10mA à 160A

Mesure multiparamétrique

Essai trois phase tension, actuel, pouvoir, électrique énergie, pouvoir facteur, phase et fréquence de manière synchrone

Mesure multimode

Actif triphasé à quatre fils (3P4W) et triphasé à trois fils (3P3W)

Réactif triphasé à quatre fils (3P4W) et triphasé à trois fils (3P3W)

Triphasé à quatre fils (3P4W) et triphasé à trois fils (3P3W)apparent

Réactif triphasé à quatre fils (3P4W) et triphasé à trois fils (3P3W) à connexion croisée

Monophasé à deux fils (1P2W) actif

Réactif monophasé à deux fils (1P2W)

Monophasé à deux fils (1P2W) apparent

Mesure et analyse harmonique

Test du facteur de distorsion de la forme d'onde et 2nd-21^Stcontenu harmonique et affichage du diagramme de tiges.

Vérifier le banc de test

Mesurer le asymétrie taux de tension, actuel et phase dans chaque phase et til stabilité du pouvoir.

Affichage de la forme d'onde

Afficher la forme d'onde de tension et de courant de manière synchrone.

Compteur étalon idéal

La constante d'impulsion d'énergie peut être réglée automatiquement ou manuellement, calculant et affichant l'erreur et l'écart type du compteur testé ; avoir la fonction d'addition de la quantité d'électricité, la mise sous/hors tension peut être contrôlée par une impulsion synchrone manuelle ou externe

Calibrage du logiciel

Grâce au logiciel, il est possible de calibrer la plage complète et l'angle de phase pour améliorer la fiabilité et l'efficacité.

Forte fonction de communication

Il y a deux ports de communication RS-232, peuvent être connectés à un PC et à un banc de test, réalisant une mesure et un étalonnage automatiques

Interface conviviale

Écran LCD grand et clair, de grandes informations peuvent être affichées

Fonctionnement pratique

Contrôle direct à une touche
