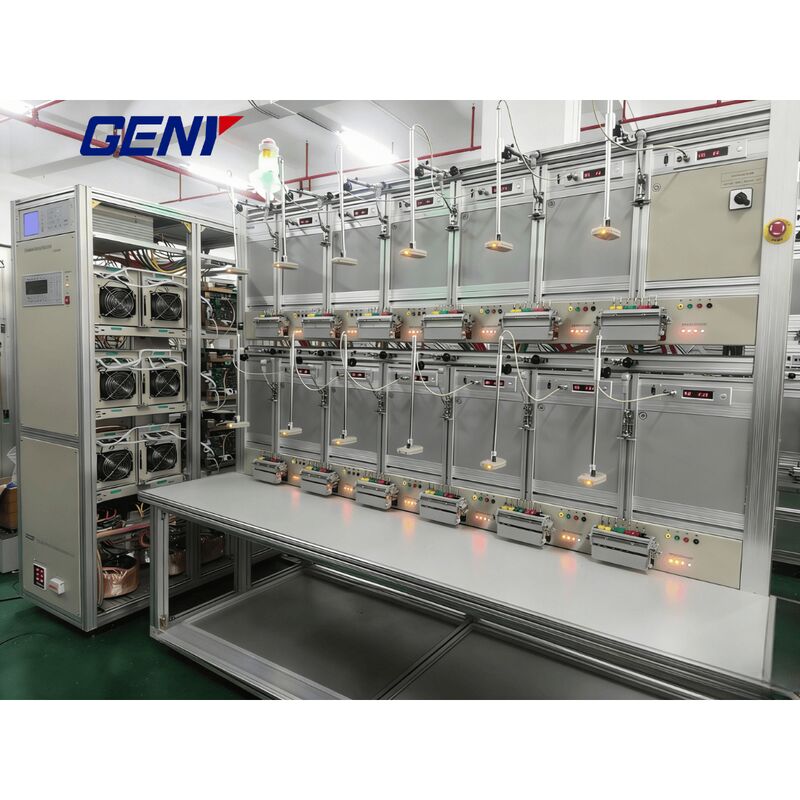

Banc d'essai pour compteurs d'énergie électronique et mécanique

Les informations détaillées

Lieu d'origine:

Chine

Certification:

ISO, CE

Documents:

Alimentation en tension:

220V±10% ou personnalisé 50/60Hz±2Hz

Température ambiante:

-10°C à +40°C

HUMIDITÉ RELATIVE:

35% à 85%

Altitude:

< 2500 m

Détails d'emballage:

caisse en contreplaqué

Capacité d'approvisionnement:

100/an

Mettre en évidence:

Description de produit

Banque d'essai pour le compteur d'énergie électronique et mécanique

Solution complète d'essai des compteurs

Plateforme d'essais avancée pour les compteurs d'énergie mécaniques, électromécaniques et électroniques avec des capacités d'étalonnage de précision.

Principales caractéristiques

Prend en charge les essais de compteurs mécaniques, électromécaniques et électroniques
Applicable aux compteurs monophasiques à deux fils (1P2W)
Mode d'essai multiples, y compris la puissance active, la puissance réactive et la puissance réactive interconnectée
Fonction MSVT pour l'essai précis de compteurs monophasiques avec liaisons I-P fermées
Commutateur de sortie de courant facultatif pour l'étalonnage de compteurs à deux éléments
Épreuves simultanées de compteurs ayant des spécifications identiques mais des constantes de compteurs différentes
Positionnement automatique des marques du rotor du disque mécanique du compteur pour améliorer l'efficacité des essais
Évaluation complète des performances avec des capacités d'essai de démarrage et d'essai de rampage
Fonctions de protection intégrées: surcharge, circuit à courte tension et circuit à courant ouvert
Têtes de balayage à oscillation synchronisées pour un contrôle simplifié et une précision de mesure accrue
Construction en alliage d'aluminium de haute résistance pour des performances légères, résistantes à la corrosion et durables

Logiciel de test de compteur avancé

Compatible avec les systèmes d'exploitation Windows 2000 / XP / 7 / 8 / 10

Interface conviviale pour une utilisation facile
Modules d'essai complets, y compris l'essai de précision (erreur), l'essai harmonique, l'essai de demande et l'essai de quantité d'influence
Idéal pour l'étalonnage, la vérification et le contrôle de la qualité des compteurs d'énergie

Spécifications techniques

Configuration du modèle

Modèle	Le nombre de personnes concernées par les mesures de sécurité	Le code de conduite est le code YC1891D-12.	Le nombre de personnes concernées par l'application de la présente directive est fixé par le règlement (UE) no 182/2011.	Le nombre de personnes concernées par les mesures de sécurité est déterminé en fonction de l'échantillon.
Nombre de positions du compteur	6	12	24	48
Source d'énergie	Le nombre de points de contrôle est le suivant:	Le nombre de points de contrôle est le suivant:	Le nombre d'équipements utilisés	Le nombre d'équipements utilisés
TEMP	HJ200GL-6 est un avion de ligne	HJ200GL-12 est un avion de ligne.	HJ200GL-24 est un avion de ligne.	Le HJ200GL-48

Spécifications de la tension

Paramètre	Spécification
Voltage de sortie d'essai	24V - 288V ou sur mesure
Puissance de la tension de sortie	100VA, 250VA, 500VA, 1000VA. Je vous en prie, prenez le temps.
Résolution	Meilleur que 0,01% de la valeur totale de l'échelle de l'intervalle
Réglage de la précision	Meilleur que 0,05% à la valeur de l'intervalle final
Stabilité	Meilleur que 0,005%/h (temps d'intégration 150 s)
Régulation de la charge à partir de 0 à la charge maximale	Meilleur que 0,01%
Facteur de distorsion	Meilleur que 0,3% pour la charge de résistance linéaire
Les harmoniques	2ème - 21ème libre programmable

Spécifications actuelles

Paramètre	Spécification
Courant de sortie d'essai	1mA - 100A ou sur mesure, max. 200A
Puissance du courant de sortie	150VA, 350VA, 750VA, 1500VA. Je suis désolé.
Résolution	Meilleur que 0,01% de la valeur totale de l'échelle de l'intervalle
Réglage de la précision	Meilleur que 0,05% à la valeur de l'intervalle final
Stabilité	Meilleur que 0,005%/h (temps d'intégration 150 s)
Régulation de la charge à partir de 0 à la charge maximale	Meilleur que 0,01%
Facteur de distorsion	Meilleur que 0,3% pour la charge de résistance linéaire
Les harmoniques	2ème - 21ème libre programmable

Spécifications supplémentaires

Paramètre	Spécification
Plage d'angle de phase	0 à 360°
Résolution de l'angle de phase	00,01°
Précision du réglage de l'angle de phase	0.1°
Plage de fréquences	45 Hz à 65 Hz
Résolution de fréquence	00,01 Hz
Type d'affichage des erreurs	LED rouge
Résolution d'affichage d'erreur	8 chiffres
Précision globale	0.05
