Système d'essai des compteurs stationnaires

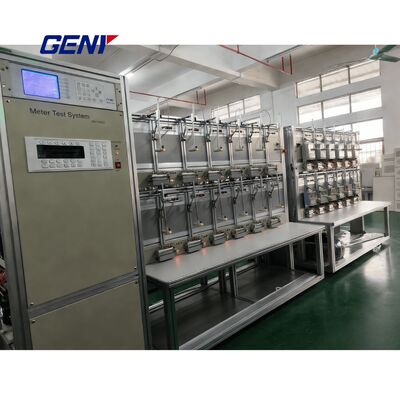

Système d'essai de compteurs polyphasés de classe de précision 0,05 avec bâti de test en alliage d'aluminium

Nom De Marque:	GENY
Numéro De Modèle:	Le code YC-1891D
Nombre De Pièces:	1 pièces
Prix:	Négociable
Conditions De Paiement:	LC, T/T, D/P
Capacité à Fournir:	100/an

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

ISO, CE

Documents:

Catalogue——Meter Test S...m..pdf

mètre de norme:

SZ03A-K8 (personnalisé)

Source d'alimentation:

YCS-103-250, YCS-103-600, YCS-103-1200, YCS-103-2500

Tête de balayage:

Série YCG-S

Détails d'emballage:

caisse en contreplaqué

Capacité d'approvisionnement:

100/an

Mettre en évidence:

Testeur de compteurs polyphasés de précision 0

05 Système d'essai de compteurs en alliage d'aluminium

Description de produit

Système de test de compteur de phase poly de classe 0,05 de précision

Système de test de compteur polyphasé de haute précision doté d'un support de test de structure en alliage d'aluminium pour une durabilité et des performances supérieures dans les applications de comptage industriel.

Spécifications techniques

Spécifications de tension
Sortie de tension de test (phase-neutre)	3x (24 V ~ 288 V) (ou personnalisé)
Puissance de la sortie de tension	Max. à 3x500VA
Résolution	Mieux que 0,01 % de la valeur à pleine échelle de la plage
Précision du réglage	Mieux que 0,05 % à la valeur de plage finale
Stabilité	Mieux que 0,005% /h (temps d'intégration 150s)
Régulation de charge de 0~max. charger	Mieux que 0,01 %
Facteur de distorsion	Mieux que 0,3 % pour une charge de résistance linéaire
Harmonique	2ème ~ 21ème programmable librement

Spécifications actuelles
Test de sortie courant	3x(1mA~100A)
Puissance de la sortie courant	Max. 3x150VA \| Max. 3x350VA \| Max. 3x750VA \| Max. 3x1500VA
Résolution	Mieux que 0,01 % de la valeur à pleine échelle de la plage
Précision du réglage	Mieux que 0,05 % à la valeur de plage finale
Stabilité	Mieux que 0,005% /h (temps d'intégration 150s)
Régulation de charge de 0~max. charger	Mieux que 0,01 %
Facteur de distorsion	Mieux que 0,3 % pour une charge de résistance linéaire
Harmonique	2ème ~ 21ème programmable librement

Spécifications supplémentaires
Plage d'angle de phase	0~360°
Résolution d'angle de phase	0,01°
Précision du réglage de l'angle de phase	0,1°
Gamme de fréquence	45 Hz ~ 65 Hz
Résolution de fréquence	0,01 Hz
Type d'affichage d'erreur	LED rouge
Résolution d'affichage des erreurs	8 chiffres
Alimentation en tension	3x220/380V±10% (ou personnalisé) 50/60Hz ±2Hz
Température ambiante	-10°C~+40°C
Humidité relative	35%~90%

Fonctions standards

Installation ICT à chaque emplacement de compteur pour le test des compteurs triphasés avec des liens fermés entre les circuits de mesure de courant et de tension
Capacité de test des compteurs mécaniques, électroniques et électroniques via un fonctionnement automatique, semi-automatique ou manuel
Compatible avec les compteurs 3P4W, 3P3W et 1P2W en cours de test
Modes de test : puissance active, puissance réactive, puissance réactive connectée croisée
Mesure simultanée de compteurs avec les mêmes spécifications mais des constantes de compteur différentes
Marqueur de disque à rotor de positionnement automatique pour compteurs mécaniques à efficacité améliorée
Capacités de test de démarrage et de test progressif
Fonctions de protection contre les surcharges, les courts-circuits et les circuits de courant ouvert
Têtes de numérisation pivotantes pour un contrôle simplifié
Construction en alliage d'aluminium pour des performances légères, solides et résistantes à la corrosion
Logiciel de test compatible Windows (2000/XP/7/8/10) avec modules fonctionnels complets pour les tests d'erreurs, les tests d'harmoniques, les tests de demande et les tests d'influence

Fonctions spéciales

Test d'erreur actif avant et arrière, réactif avant et arrière
Source de référence de temps précise SW-5D pour les tests d'erreur de temps quotidiens des compteurs d'énergie
Test de communication et calibrage du temps avec haut-parleur
Vérification constante (comptage d'impulsions, temps, test d'erreur d'indication de demande)
Test d'erreur de minuterie, de période de demande et d'indication de demande
Indication de registre et test d'erreur de combinaison de registres
Test de puissance réactive à quatre quadrants
Test de consommation d'énergie (facultatif)
Connexion de boucle de tension et de courant pour le compteur mesuré (en option)
Test d'impact d'inclinaison (facultatif)
Test des compteurs à prépaiement (facultatif)

Spécifications du transformateur de courant isolé (TIC)

Plage actuelle	3 × (10 mA - 120 A)
Précision	0,05 (100 mA - 120 A)
Rapport	1:1 (courant primaire = courant secondaire)
Gamme de fréquence	45 Hz - 65 Hz
Plage de charge de production	3 × 0,6 V (maximum)
Puissance de sortie	3 × 60 VA (maximum)
Port de communication	RS-485
Alimentation	+/- 12 V CC
Consommation d'énergie	20 VA (maximum)
Température de fonctionnement	-10°C … +50°C
Température de stockage	-20°C … +60°C
Dimension (H × L × P)	290 mm × 275 mm × 296 mm
Poids	env. 17 kg
