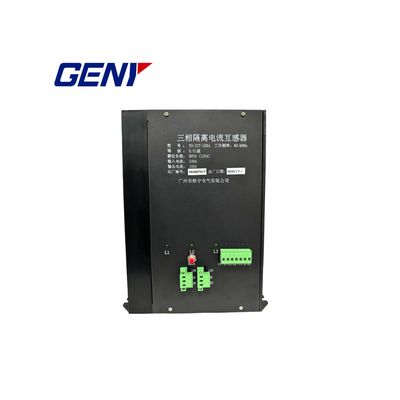

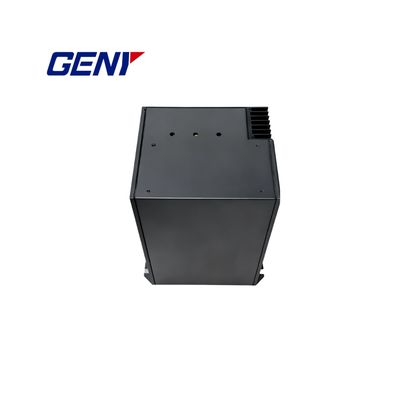

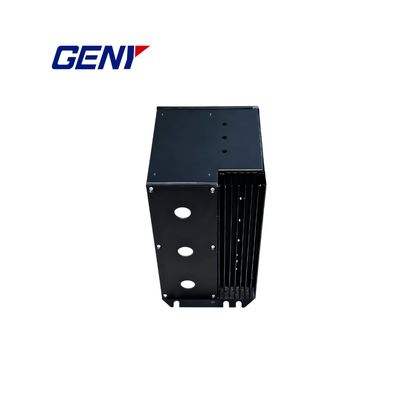

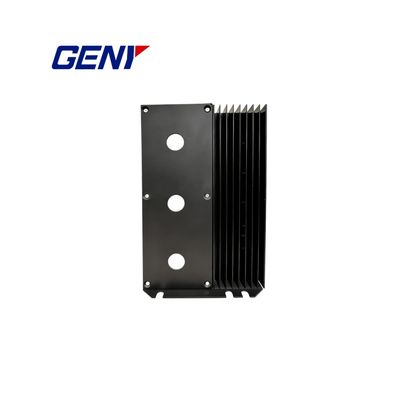

Transformateur d'isolement de courant traversant triphasé version 100A

Pour tester les compteurs d'énergie triphasés où les circuits de tension et de courant ne peuvent pas être séparés (liaisons fermées), l'isolation du courant est essentielle pour garantir la précision. Dans les bancs d'essai multipositions et les configurations triphasées complexes, l'isolation de la tension seule est insuffisante.

Le TIC 100 A fournit une véritable isolation de courant 1:1 avec une compensation électronique des erreurs, permettant un étalonnage précis, sûr et flexible dans des conditions équipotentielles.

Chaque TIC intègre trois transformateurs de courant 1:1 indépendants, prenant en charge :

• Compteurs triphasés avec circuits tension/courant non séparés
• Compteurs monophasés dans des conditions non séparées
• Bancs multi-postes où chaque position de compteur reçoit un courant isolé indépendant

Pour maintenir une grande précision sur tous les types de compteurs et les charges, le TIC utilise un compensateur d'erreur électronique interne et offre une capacité de sortie secondaire suffisante. À 100 A, le secondaire peut fournir ≥60 VA tout en conservant la précision. Les conditions de circuit ouvert/surcharge du secondaire sont surveillées avec indication et protection automatique contre les courts-circuits.

• Large plage : 0,1-100 A primaire / 0,1-100 A secondaire (1:1)
• Type traversant à un seul tour, économe en énergie, faible perte
• Capacité de sortie élevée : jusqu'à 70 VA à 100 A
• Une compensation électronique unique garantit une précision de classe 0,01 % sur une large plage
• Indication de circuit ouvert et de surcharge du secondaire, alarme et protection automatique contre les courts-circuits
• Indicateurs d'état externes et boutons de commande pour une utilisation facile
• Prend en charge la connexion primaire en série multi-TIC avec des secondaires isolés par position de compteur

• Étalonnage des compteurs d'énergie triphasés et monophasés (compteurs à liaison fermée)
• Bancs d'essai de compteurs multipositions utilisant la méthode équipotentielle
• Entreprises de services publics, laboratoires de métrologie et fabricants nécessitant une isolation de courant de haute précision

• Détection de circuit ouvert/surcharge du secondaire avec indication visuelle et alarme
• Court-circuit secondaire automatique pour protéger les appareils et maintenir la stabilité
• Forte résistance d'isolement entre le primaire, le secondaire et le boîtier

• Modèle : Transformateur d'isolement de courant traversant triphasé (1:1, 0,1-100 A)
• Accessoires : câbles d'alimentation CA 12-0-12, prise E/S à 7 broches, guide de démarrage rapide

La précision s'applique dans les conditions de charge et environnementales spécifiées.
