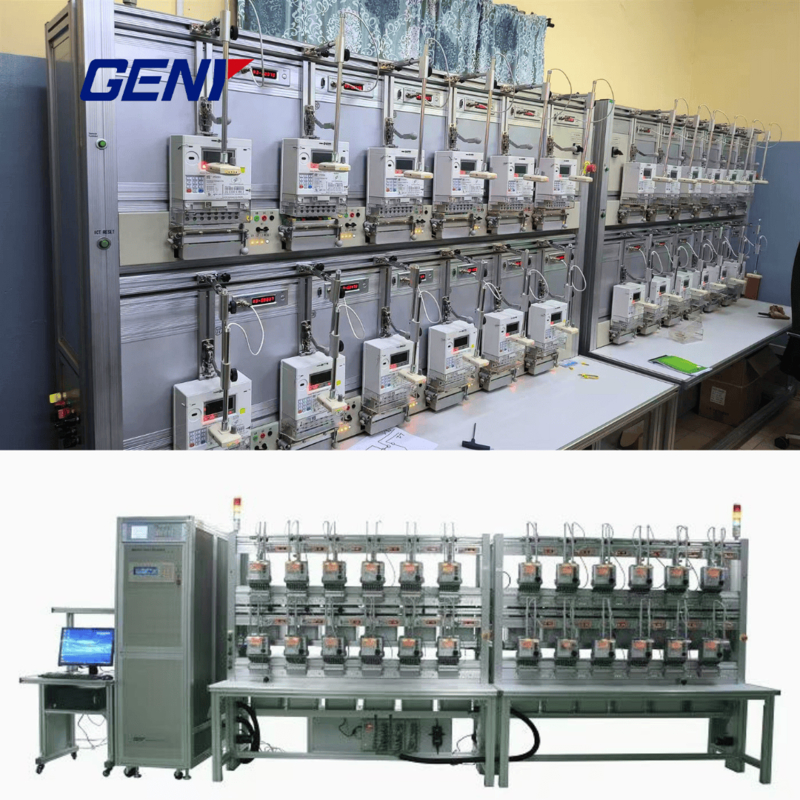

Banc d'essai de compteur triphasé entièrement automatique avec TIC

Spécifications techniques.

Nombre de positions du compteur

24

Précision

00,05 sur 0.02

Source d'énergie

Le nombre de personnes concernées est le suivant:

Mètre standard

SZ03A-K6 / SZ03A-K8 / RD-33 radiale

Tête de balayage

Série YCG-S

Voltage

Le niveau de tension de sortie de l'essai (neutre en phase)

3* (24V à 288V) (ou sur mesure)

Puissance de la tension de sortie

Pour les véhicules à moteur électrique

Résolution

Meilleur que 0,01% de la valeur totale de l'échelle de l'intervalle

Réglage de la précision

Meilleur que 0,05% à la valeur de l'intervalle final

Stabilité

Meilleur que 0,005% /h (temps d'intégration 150 s)

Régulation de la charge à partir de 0 à la charge maximale

Meilleur que 0,01%

Facteur de distorsion

Meilleur que 0,3% pour la charge de résistance linéaire

Harmonieuse

2ème à 21ème libre programmable

Actuel

Courant de sortie d'essai

Pour les véhicules à moteur à commande numérique:

Puissance du courant de sortie

Max. 3x750VA

Résolution

Meilleur que 0,01% de la valeur totale de l'échelle de l'intervalle

Réglage de la précision

Meilleur que 0,05% à la valeur de l'intervalle final

Stabilité

Meilleur que 0,005% /h (temps d'intégration 150 s)

Régulation de la charge à partir de 0 à la charge maximale

Meilleur que 0,01%

Facteur de distorsion

Meilleur que 0,3% pour la charge de résistance linéaire

Harmonieuse

2ème à 21ème libre programmable

Angle de phase

Portée

0 à 3600

Résolution

0.01⁰

Réglage de la précision

0.1⁰

Fréquence

Portée

45 Hz à 65 Hz

Résolution

00,01 Hz

Affichage des erreurs

Type d'affichage des erreurs

LED rouge

Résolution des affichages d'erreur

8 numéros

Autres

Fourniture de tension

3x220/380V ± 10% ((ou sur mesure)

Pour les appareils de surveillance de l'environnement:

Température ambiante

-10°C à +40°C

Humidité relative

35% à 85%
