YC99T-5C Appareil de vérification du compteur électrique
,
Épreuve de précision du compteur électrique de sortie harmonique
,
Dispositif de vérification du compteur électrique Sortie harmonique
Description de produit

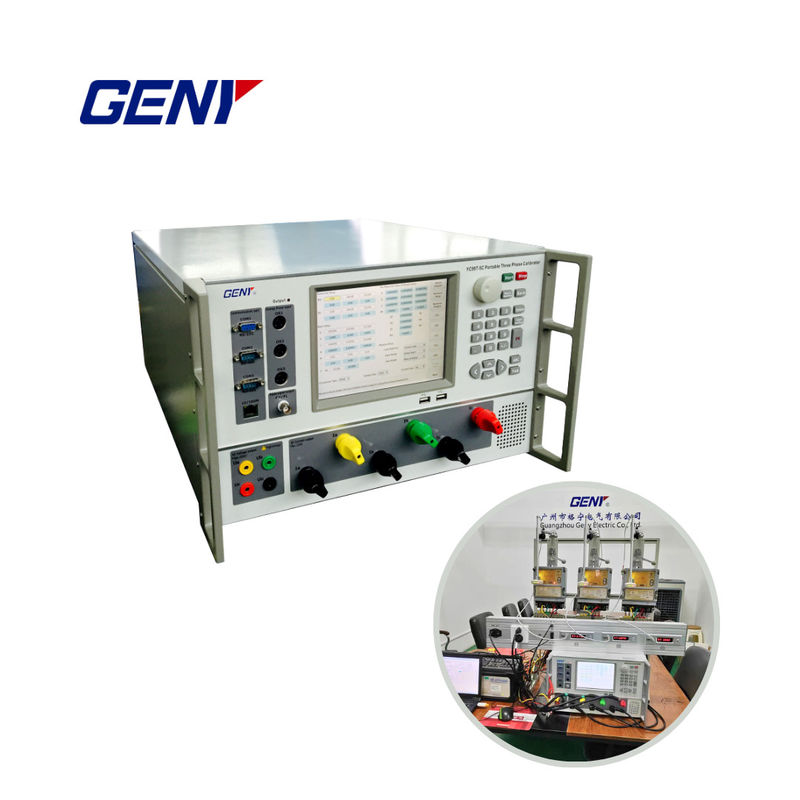

Le calibrateur portable à trois phases YC99T-5C/3C
1.Applications
Application: centre d'essais de mesure des sociétés de réseau, département de mesure des sociétés d'alimentation en électricité et des centrales électriques,les établissements nationaux d'essais de mesure et les services d'inspection de la métrologie, les services de mesure et d'essai des entreprises de taille moyenne, telles que les chemins de fer et la pétrochimie.les étalonneurs peuvent être utilisés par les fabricants de compteurs de mesure électriques et de compteurs d'énergie, y compris ses départements de production, de recherche et de développement, d'essais, ainsi que dans les universités et les établissements de recherche connexes, des laboratoires spécialisés.
2.Types de compteurs de calibrage
L'utilisateur des compteurs peut calibrer notamment:
compteur d'énergie active à trois fils, compteur composite à trois fils à trois phases, à trois phases
compteur d'énergie active à quatre fils, compteur composite à quatre fils en trois phases, compteur à trois fils en trois phases
compteur d'énergie sinusoïdale réactive, compteur d'énergie sinusoïdale réactive à quatre fils en trois phases, deux éléments
Un compteur d'énergie réactive à 60°, un compteur d'énergie réactive à 90° à deux éléments et un compteur à trois éléments.
Un compteur d' énergie réactive à 90 degrés.
3Spécifications techniques
Voltage de sortie CA
La tension de sortie du courant alternatif YC99T-3C est comprise entre 100 V, 220 V, 380 V et 660 V.
La tension de sortie du courant alternatif YC99T-5C est comprise entre 100 V, 220 V et 380 V.
Plage de réglage: ((0 ¢120) %RG,RG est la même plage ci-dessous;
degré d'ajustement: 0,01%RG,0.1%RG, 1%RG, 10%RG sont facultatifs;
Stabilité: 0,01%/2min
La déformation: ≤ 0,2% (charge non capacitive)
La charge maximale de sortie est de 20 VA/phase.
La précision de mesure: 0,05%RG;
Courant de sortie CA
YC99T-3C gamme de sortie de courant alternatif: 50mA, 200mA, 1A, 5A, 16.667A, 50A;
2 plage de sortie de courant alternatif YC99T-5C: 50mA, 200mA, 1A, 5A, 20A, 100A;
Remarque: lorsque le courant de sortie est supérieur à 60 A à 100 A, le temps de sortie doit être inférieur à 30 minutes.
Plage d'ajustement: (0 ¢120) %RG,RG est la plage, la même ci-dessous;
degré d'ajustement: 0,01%RG,0.1%RG, 1%RG, 10%RG sont facultatifs;
Stabilité: 0,01%/2min;
La déformation: ≤ 0,2% (charge non capacitive);
YC99T-3C sortie max. Charge: 60VA (50A, sortie à 120%);
YC99T-5C sortie max. Charge: 120VA (100A, sortie à 120%);
La précision de mesure est de 0,05%RG.
Puissance de sortie
Stabilité de la puissance de sortie: 0,01%RG/2min;
La précision de mesure de la puissance active et réactive: 0,05%RG;
Sortie de phase
Réglage de la sortie: 0° à 360°;
Le degré de réglage de sortie: 10°, 1°, 0,1°, 0,01° sont facultatifs.
Résolution: 0,01°;
Précision de mesure: 0,05°.
Facteur de puissance de sortie
Plage de réglage: -1 ~ 0 ~ +1;
Résolution de mesure: 0.0001;
La précision de mesure est de 0.0005;
Sortie de fréquence
la fréquence de réglage est comprise entre 40 Hz et 70 Hz;
Le degré de réglage de sortie: 1 Hz, 0,1 Hz, 0,01 Hz, 0,001 Hz est facultatif.
