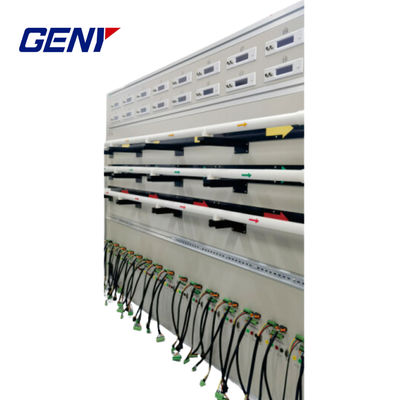

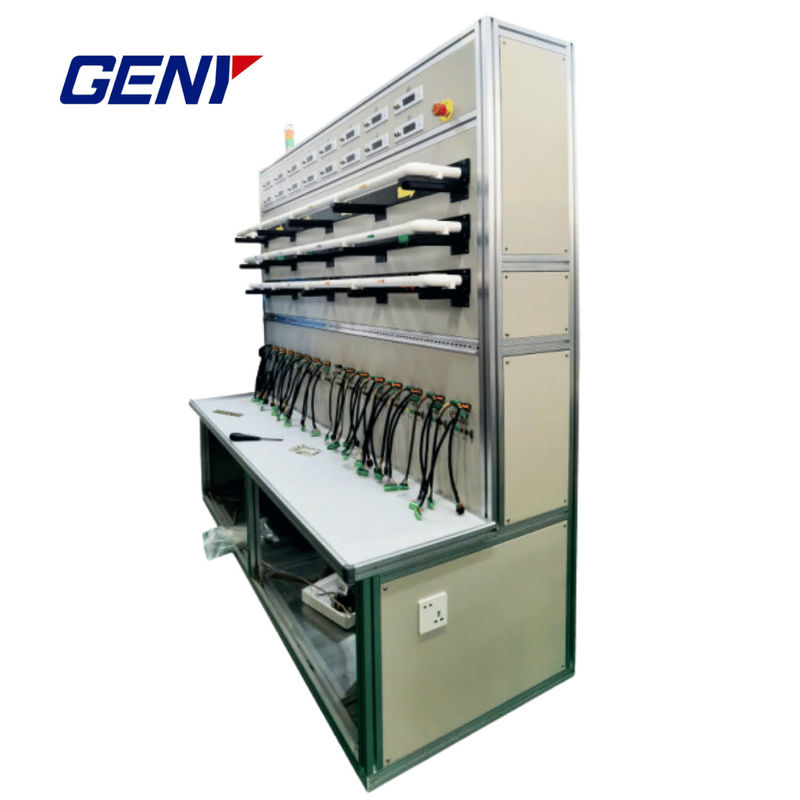

YC-1893GT Système de vérification des compteurs d'énergie stationnaires montés sur rail

YC-1893GT Système de vérification des compteurs d'énergie stationnaires montés sur rail

Caractéristiques du dispositif

• Caractéristiques du système flexible
• Interface RJ-45 / RS-485 / CAN
• Interface de communication Bluetooth du transporteur / signal à distance / réseau d'état
• Opération d'étalonnage automatique par micro-ordinateur et opération d'étalonnage manuel par clavier
• Réglages du plan d'étalonnage flexibles
• Différents formats de rapports pouvant être modifiés selon les exigences de l'utilisateur
• Protocole de communication pour les compteurs intelligents
• Fonctions d'entrée et de mise en réseau du code-barres
• Prend en charge 645, 698 protocoles de communication

Spécifications techniques

Niveau de précision de l'appareil: 0.05 niveau / 0.1 niveau

Voltage de sortie

• Région: 3x57,7V / 3x100V / 3x220V / 3x380V
• Plage de réglage: 0 à 120% Un
• Précision de réglage: minimum 1mV
• Distorsion de la forme d'onde: ≤ 0,3%
• Impact du déplacement de phase: < 0,1%
• Régulation de la charge: ≤ ± 0,3% de la valeur totale de l'échelle (résistance pure, induction, capacité)
• Précision de surveillance: surveillance par compteur standard multifonctionnel

Courant de sortie

• Région: 3x0,02A~100A Sélection automatique de la plage (partie de la source d'alimentation, Imax par défaut = 50A)
• 3x0.2A~500A (Through 1:10 ICT Transformation Output) Niveau de précision des TIC: 0.01Je vous en prie.
• Sortie de transformation CT, courant de démarrage: 200mA (minimum), précision de courant de démarrage ≤ 3%
• Voltage de sortie simulé de la bobine Rogowski: 0,16mV-400mV (correspondant à l'entrée du compteur de rails 0,2A~500A)
• Plage de réglage: 0 à 120%
• Précision de réglage: minimum 0,1 mA (partie de la source d'alimentation)
• Distorsion de la forme d'onde: ≤ 0,3%
• Impact du déplacement de phase: < 0,1%
• Régulation de la charge: ≤ ± 0,3% de la valeur totale de l'échelle (résistance pure, induction, capacité)
• Précision de surveillance: surveillance par compteur standard multifonctionnel

Phase de sortie

• Plage de réglage: 0,01° à 360°
• Précision de réglage: au moins 0,01°
• Régulation de la charge: < ± 0,3°
• Précision de surveillance: surveillance par compteur standard multifonctionnel

Fréquence de sortie

• Plage de réglage: 45 000 Hz à 65 000 Hz
• Précision de réglage: minimum 0,001 Hz
• Régulation de la charge: < ± 0,1%
• Précision de surveillance: surveillance par compteur standard multifonctionnel

Symétrie de la puissance de sortie

• Lorsque le dispositif indique (ou détermine par défaut) la symétrie, la symétrie de sortie réelle ne doit pas dépasser les spécifications du tableau 3-3.

Stabilité de la puissance de sortie

• Après que le dispositif ait atteint un état thermiquement stable, dans la plage de charge de sortie spécifiée, la stabilité de puissance de sortie Py ne doit pas dépasser les spécifications du tableau 3-4.

(Tableau 3-3)

(Tableau 3-4)

Signal de chronométrage

• Fréquence de mesure modulaire, fréquence de mesure de sortie 625 kHz
• La fréquence de l'oscillateur à cristaux internes est de 0,4 × 10^-6, la stabilité annuelle est de 0,1 × 10^-6.
• (Ce qui précède sont des configurations par défaut, pour d'autres paramètres de performance et fonctions, veuillez contacter notre société pour la personnalisation)
