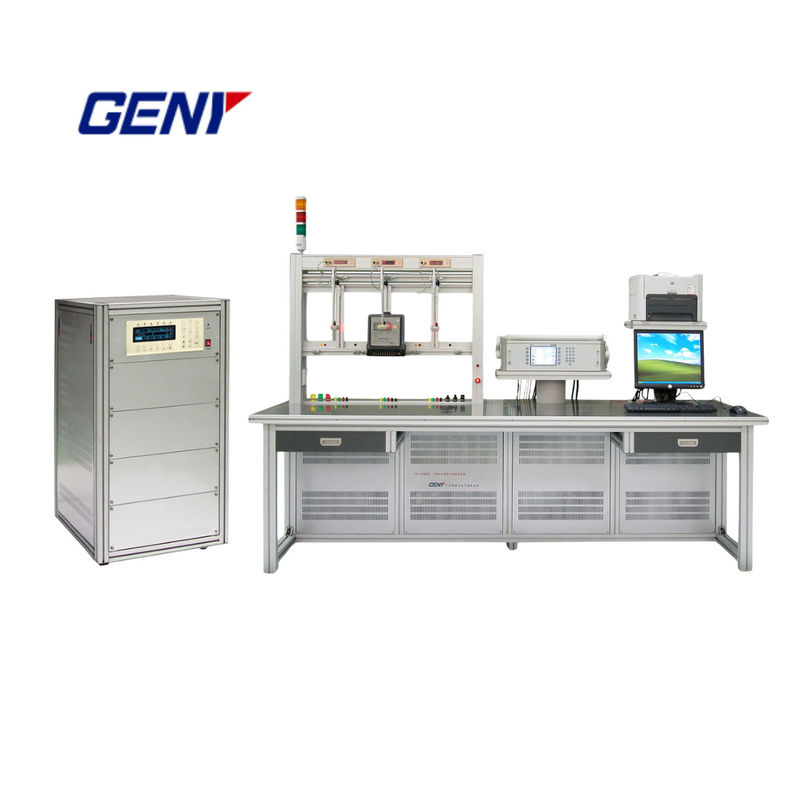

Banque d'essai de compteur stationnaire avancé pour l'analyse complète des paramètres électriques

Caractéristiques et fonctions

• Les compteurs à tester: 1P2W / 3P4W / 3P3W
• Mesurer simultanément des compteurs avec les mêmes spécifications mais des constantes de compteurs différentes
• Positionnement automatique de la marque du rotor sur le disque des compteurs mécaniques pour une efficacité accrue
• Test de rampage et test de démarrage
• Protection contre les circuits à courte tension, les surcharges et les circuits à courant ouvert
• Construit à partir d'un alliage d'aluminium, léger, solide et résistant à la corrosion
• Logiciel de test compatible avec Windows XP/7/8/10, comprend des modules fonctionnels pour tous les types de compteurs d'énergie modernes, capables d'effectuer des tests d'erreur, des tests harmoniques, des tests de demande, des tests d'influence,et ainsi de suite
• Produit de haute qualité
• Classe de précision la plus élevée: 0,02 / 0,01 (niveau le plus élevé)
• Stabilité de puissance extrêmement élevée
• Test d'influence pour la tension, la fréquence et les harmoniques
• Ports de communication RS232 et Ethernet installés à chaque position du compteur
• Plus de 18 mois de garantie, extensible à 36 mois pour les unités compétentes
• Convient aux entreprises de services publics, aux bureaux gouvernementaux de métrologie, aux grands fabricants de compteurs d'énergie et aux laboratoires de mesure de l'énergie électrique
• L'ensemble du système est accrédité et conforme aux normes de santé et de sécurité de l'UE avec des certificats CE

Spécification technique pour le système d'essai du compteur de position 1 à 3

Le banc d'essai est à plusieurs positions jusqu'à 3 mètres, 0,02% de la classe de précision Système d'essai de compteur triphasé avec TIC,d'une capacité de charge supérieure ou égale à 300 W,.

Énergie

Source d'énergie

Voltage
Le niveau de tension de sortie de l'essai (neutre en phase)	3×(24 V ️ 480 V) ou 600 V F-F sur mesure
Puissance de la tension de sortie	3×100VA
Résolution	Meilleur que 0,01% de la valeur totale de l'échelle de l'intervalle
Réglage de la précision	Meilleur que 0,02% à la valeur finale de la plage
Stabilité	Meilleur que 0,005%/h (temps d'intégration 150 s)
Régulation de la charge à partir de 0 à la charge maximale	< 0,01%
Facteur de distorsion	< 0,3% pour la charge de résistance linéaire
Les harmoniques	2ème 21ème libre programmable
Actuel
Courant de sortie d'essai	0.3 mA 120 A
Puissance du courant de sortie	3×150VA
Résolution	Meilleur que 0,01% de la valeur totale de l'échelle de l'intervalle
Réglage de la précision	Meilleur que 0,02% à la valeur finale de la plage
Stabilité	Meilleur que 0,005%/h (temps d'intégration 150 s)
Régulation de la charge à partir de 0 à la charge maximale	< 0,01%
Facteur de distorsion	< 0,3% pour la charge de résistance linéaire
Les harmoniques	2ème 21ème libre programmable
Angle de phase
Portée	0 -- 360°
Résolution	00,01°
Réglage de la précision	0.1°
Fréquence
Portée	45 Hz 65 Hz
Résolution	00,01 Hz
