Technologie d'étalonnage avancée du système d'essai du compteur d'énergie en trois phases avec compensation électronique

Technologie avancée d'étalonnage du compteur d'énergie en trois phases avec compensation électronique

Une véritable solution pour l'étalonnage sans déconnexion des compteurs d'énergie en trois phasesle nombre de compteurs d'énergie en ligne avec des circuits de mesure de courant et de tension inséparables augmente continuellement dans la production et l'application. Lors de l'essai de compteurs d'énergie triphasés avec des circuits de mesure du courant et de la tension inséparables, il est nécessaire d'isoler les circuits de courant et de tension.un 1Nous avons lancé un dispositif d'étalonnage de compteur d'énergie multifonctionnel en trois phases en 2007.qui adopte une technologie unique de transformateur de courant de compensation électronique de haute précisionCette technologie permet une isolation 1:1 du courant à chaque position du compteur, ce qui permet d'obtenir un étalonnage sans déconnexion des compteurs d'énergie en trois phases.L'application réussie de cette technologie est d'une grande importance pour l'obtention de divers indicateurs de données de compteurs d'énergie triphasés dans des conditions réelles de câblage sur le terrain (sans déconnexion), reproduisant plus fidèlement les caractéristiques d'erreur des compteurs d'énergie triphasés en usage réel et améliorant encore l'efficacité de l'étalonnage des compteurs.

Détails du produit

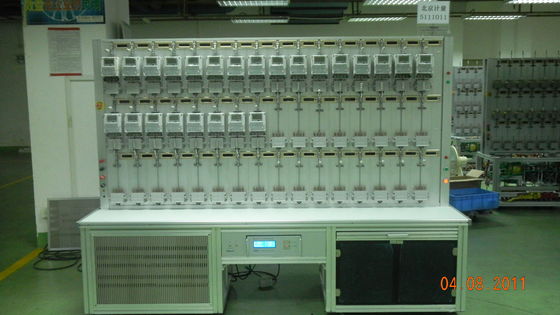

En 2007, le Centre de mesure de l'énergie du Bureau de l'alimentation électrique de Pékin a acheté quatre positions à trois phases de 16 mètres 0.Les dispositifs d'étalonnage multifonctionnels de compteurs d'énergie de la classe 05 (capables de réaliser réellement une vérification sans déconnexion) par voie d'appel d'offresAprès près d'un an d'utilisation, tous les indicateurs ont satisfait ou dépassé les exigences des documents techniques d'appel d'offres et ont passé la certification d'évaluation des services métrologiques compétents.L'image ci-dessus montre la position de 16 mètres en trois phases 0Dispositif d'étalonnage multifonctionnel du compteur d'énergie de classe.05 (capable de réaliser réellement une vérification sans déconnexion).

Avantages

• Mesure de courant à large portée: Capable de mesurer des courants de 0,1 à 100 A, répondant aux besoins d'étalonnage des compteurs d'énergie à différentes portées.
• Puissance de sortie élevée: avec une puissance de sortie de 50VA, il assure un fonctionnement stable dans diverses conditions d'essai.
• Avantage de précision: équipé d'une technologie de compensation électronique unique, la précision d'étalonnage est meilleure que la classe 0,01 et répond aux exigences d'étalonnage de haute précision.
• Vérifié par un cas réussi: l'achat et l'utilisation par le Centre de mesure de l'énergie du Bureau de l'alimentation électrique de Pékin ont prouvé la fiabilité et l'efficacité du produit.
• Étalonnage sans débranchement: permet d'effectuer un étalonnage sans débranchement des compteurs d'énergie en trois phases, ce qui réduit le temps d'arrêt pendant l'étalonnage et améliore l'efficacité du travail.
• Certification autorisée: A passé l'évaluation et la certification par les services métrologiques compétents, assurant l'autorité et l'exactitude des résultats d'étalonnage.
• Multifonctionnalité: adapté à l'étalonnage de différents types de compteurs d'énergie, y compris les compteurs d'énergie multifonctionnels en trois phases, répondant à divers besoins d'étalonnage.
• Stabilité à long terme: après des essais de fonctionnement à long terme, tous les indicateurs sont stables, ce qui garantit la continuité et la cohérence des travaux d'étalonnage.
