YCCl-9901 Identificateur de phase et d'alimentation pour les équipements d'essai de transformateurs

YCCl-9901 Identificateur de phase et d'alimentation pour les équipements d'essai de transformateurs

1L'identifiant de phase et d'alimentation est utilisé pour identifier les informations de base des utilisateurs, telles que le transformateur des utilisateurs, les lignes de puissance et de phase, etc. Il sert d'approche de gestion efficace.

2.Le système adopte à la fois la méthode d'impulsion et la méthode de signal porteur de ligne de puissance pour identifier les informations des utilisateurs. Les deux méthodes peuvent être utilisées en combinaison ou séparément.sans qu'il n'y ait d'erreur de jugement ou de méconnaissance des utilisateurs.

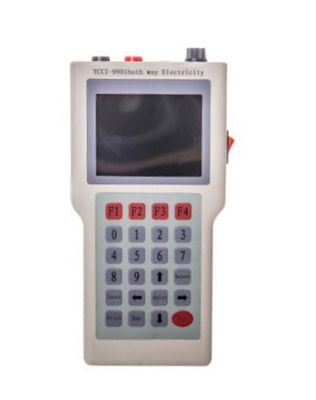

3Le système est constitué d'un dispositif de test de l'hôte et d'unités de test portatives, l'hôte étant installé sur le côté basse tension du transformateur.et les unités portables sont utilisées du côté de l'utilisateur pour l'identification des informations.

Les spécifications:

Caractéristiques et fonctions

• Fonctions d'identification pour distinguer les transformateurs et les phases des lignes mesurées.
• Identification de la charge (nombre de compteurs d'énergie utilisés) de chaque phase des transformateurs.
• Afficher et stocker la valeur de tension des lignes mesurées et mesurer la différence de tension entre le côté transformateur et le côté utilisateur.
• Afficher le contenu harmonique impair (de 3 à 51e) de la ligne mesurée et stocker les harmoniques totales.
• The host device collects pulse signal from the handheld units in the method of voltage pulse detection or by the current clamp to distinguish the phases and the distribution area where the handheld units are located.
• Identifier la ligne de branche, dans laquelle se trouvent les unités portatives, de la zone de distribution, en utilisant la pince à courant pour collecter l'impulsion.
• À l'aide de trois pinces à courant, l'hôte affiche la tension, le courant, l'angle, la puissance active, la puissance réactive, le facteur de puissance, etc., sans utiliser de pinces à courant,il affiche uniquement la valeur de tension avec les autres paramètres indiqués comme zéro.
• Des pinces de 500A et plus ou des bobines Rogowski sont disponibles pour les essais de branchage.
• Le numéro de la zone de distribution peut être librement réglé pour distinguer les transformateurs testés.
• La distinction de direction et de polarité n'est pas requise pour les essais d'impulsions, lorsqu'on utilise des méthodes de connexion d'unité portative ou des méthodes de connexion de pince actuelles de l'hôte.

MÉTHODES d'utilisation

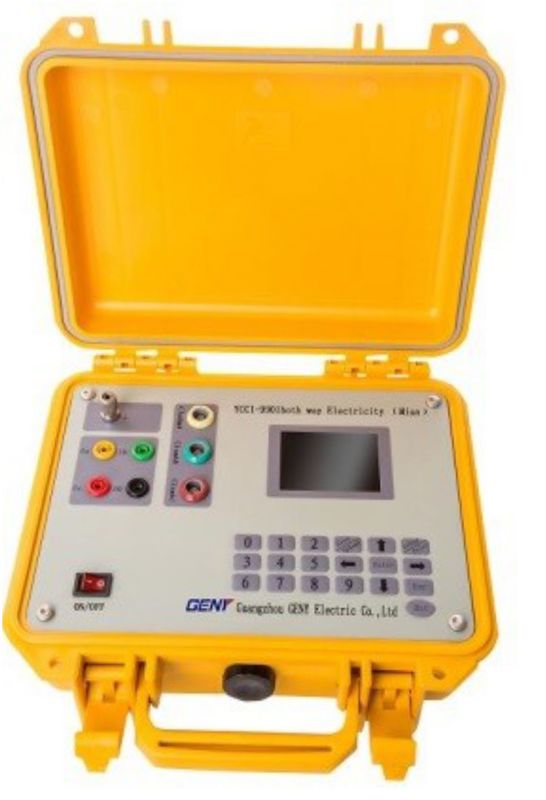

La machine hôte

Connectez les fils d'essai jaune, vert, rouge et noir du conducteur d'essai aux bornes UA, UB, UC et UO de la machine hôte respectivement.L'autre côté est relié au transformateur ou à un autre dispositif d'alimentation par des pinces. (Remarque: par défaut, le jaune représente la phase A, le vert la phase B, le rouge la phase C et le noir la phase UO).

Extension

Utilisez le côté de la fiche du stylo d'essai pour connecter le terminal du panneau d'extension et le côté de la pince pour connecter le compteur de puissance (le rouge est la ligne de phase et le noir est la ligne zéro).
