Précision 0,02% Banque d'essai du compteur d'énergie Système d'essai du compteur entièrement automatisé

Les systèmes d'essai de compteurs GENY® adoptent la technique de mesure électronique la plus avancée et le concept modulaire,combiner les différentes normes de référence et les amplificateurs de puissance pour satisfaire les exigences des clients des fabricants de compteurs d'énergie électrique, les services publics d'électricité, les laboratoires de métrologie, les services de mesure et d'inspection de la qualité et les usines ou entreprises.

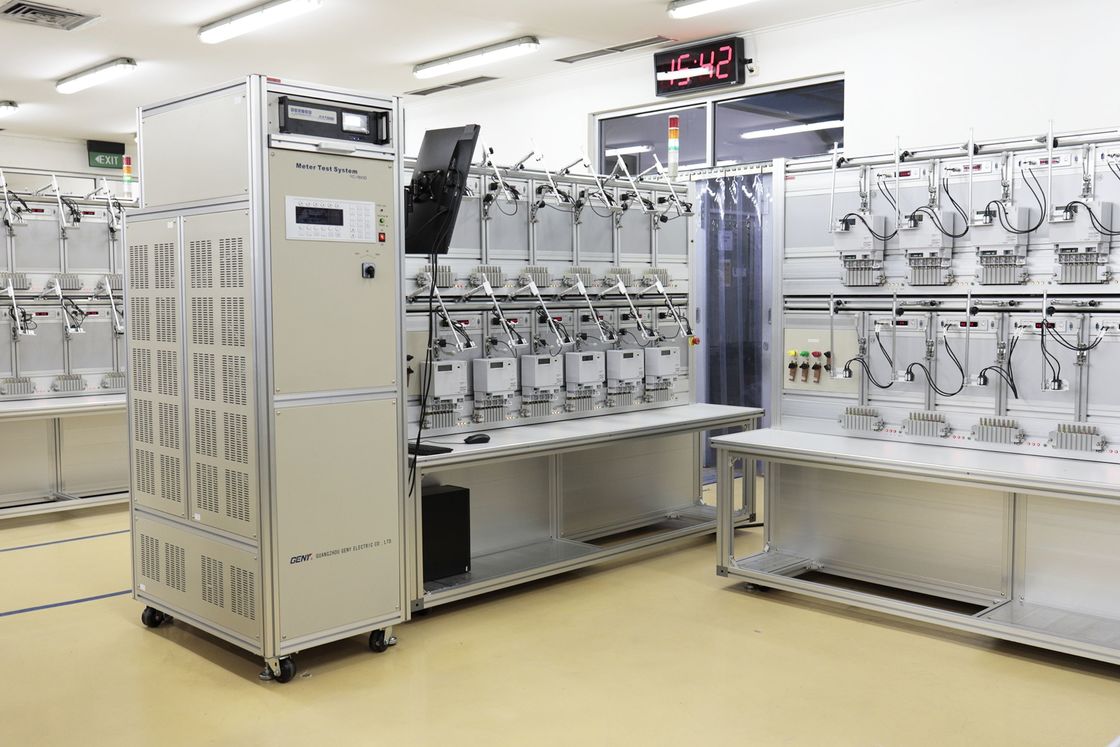

Le MTS est un système d'essai entièrement automatique pour l'étalonnage et la vérification des compteurs d'énergie électrique triphasés, composé:

• Source d'alimentation statique à trois phases

• Compteur standard de référence triphasé

• Plateau d'essai de la suspension automatique du compteur

• Autres pièces nécessaires

• PC et logiciels contrôlant l'ensemble du système

•

  Les systèmes d'essai de compteurs de la série YC1893D sont entièrement conformes à la norme CEI 60736 et conviennent à l'essai de compteurs selon les normes suivantes:



• La valeur de l'échantillon doit être déterminée en fonction de l'échantillon.

• Nombre d'équipements

• Pour l'utilisation de l'appareil, les caractéristiques suivantes doivent être indiquées:

• Pour les appareils électroniques

Caractéristiques et fonctions:

Le MTS présente principalement les caractéristiques suivantes:

• Prise en charge du port de communication parallèle pour tester des compteurs intelligents via RS232

• Les terminaux d'étalonnage sur le rack pour la vérification sur le banc d'essai

• Vêtement pour l'étalonnage/la vérification des compteurs d'énergie à trois phases Landis+Gyr

• Épreuves de précision du compteur standard de référence

• Préchauffage

• Test de précision selon la CEI

• Épreuve sans charge

• Épreuve de courant de démarrage

• Répétabilité du test d'erreur

• Épreuve de réglage (épreuve du registre)

• Épreuve de précision de fréquence d'horloge des compteurs d'électricité

• Épreuve de la demande maximale

• Épreuve de la quantité d'influence liée aux essais de précision (tension, fréquence, séquence de phase inverse, déséquilibre de tension)

• Influence des composants harmoniques sur le circuit de tension et de courant selon la CEI

• Les sous-harmoniques conformément aux normes CEI (CEI 62052-11 / 62053-21/22/23)

• Harmonics irréguliers selon les normes CEI (facultatif)

Caractéristiques personnalisées:

• Fonction de câblage automatique pour chaque station

• Toutes les stations ont une fonction de court-circuit automatique

• Dispositif de connexion rapide personnalisé QCD pour les compteurs Landis+Gyr s

• Développement de logiciels pour PC pour les essais ESAM

Données techniques:

Énergie
