Théorie compteur électronique à trois phases YC98G compteur électrique à trois phases

Name: Théorie compteur électronique à trois phases YC98G compteur électrique à trois phases
Brand: Guangzhou GENY Electric Co., Ltd
SKU: YC98G
Availability: InStock

Nom De Marque:	GENY
Numéro De Modèle:	YC98G
Conditions De Paiement:	L/C, T/T, D/P
Capacité à Fournir:	5 pièces / mois

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

ISO

Modèle N°.:

YC98G

Affichage:

Numérique

Installation:

Direct relié

Utilisation:

Compteur d'énergie multifonctionnel, compteur de watts-heure, compteur pour l'industrie et l'usage d

Équipement électrique:

Trois phases à trois fils

Théorie:

Mètre électronique

Connexion de compteur d'électricité:

Résultats

Signal mesuré:

une onde continue

Le type:

Mètre d'énergie

personnalisé:

personnalisé

Le poids:

11.5kg

Paquet de transport:

Cartonné

Spécification:

245 mm x 162 mm x 60 mm

Hs code:

9030849000

Port:

Guangzhou, en Chine

Capacité d'approvisionnement:

5 pièces / mois

Mettre en évidence:

Théorie du compteur électronique à trois phases

compteur électronique à trois phases yc98g

compteur électrique à 3 phases

Description de produit

Théorie Le compteur électronique à trois phases portable avec connexion au compteur de puissance terminal

Description du produit

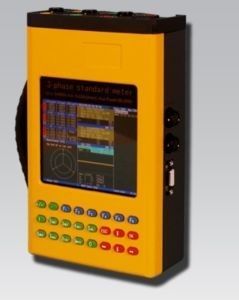

Le YC98G est un compteur standard de travail portable avec une conception axée sur l'homme pour vérifier le compteur actif / réactif à trois phases (3 ou 4 fils) et le compteur à phase unique, dont la classe de précision est de 0,1 à 0.05, adapté aux essais sur le terrain.

Un fil de phase deux
Fil de trois phases quatre
Fil de trois phases trois
Les points forts

Mode de mesure: donne des informations sur les paramètres de la ligne à tester, par exemple:
- Voltage de phase, courant, angle
- Puissance active, puissance réactive, puissance apparente.
- Facteur de puissance en phase et en trois phases.
- Angle de phase de la tension de phase à phase
- Angle de phase de courant phase à phase
- La fréquence.
Diagramme vectoriel: dessiner le diagramme vectoriel de ligne
Forme d'onde: montre la forme d'onde de la tension et du courant
Harmonics: faire une analyse graphique et numérique de la THD (2e ~ 51e)
Test des compteurs: effectue le test sur les compteurs. Le champ de données configurable dans cette fonction est le numéro de série, le type de compteur, la constante, le facteur de divisor (pour HF), le type de test et les cycles.
Test du rapport CT: obtenir le rapport CT en testant simultanément le courant primaire et le courant secondaire du CT
Vérifiez le câblage: jugez le câblage correct ou incorrect automatiquement
Accumulation d'énergie: accumulation d'énergie active et réactive dans un temps de réglage, utilisé pour l'essai du compteur
Auto-étalonnage du CT de la pince: vérifier si le CT de la pince est précis et réétalonnage.
Stockage des données de test: peut stocker 1000 groupes de données. Les données comprennent le type de compteur, le numéro de série, la constante, l'erreur, la date, etc.
Il a une interface RS232 pour la communication avec un PC
Le firmware peut être mis à jour par le PC par les utilisateurs eux-mêmes
Peut se connecter à l'imprimante externe, clavier, scanner de code-barres
Dans le test du cadran, l'utilisateur peut saisir l'énergie active, réactive et apparente et calculer trois types d'erreur d'énergie: active, réactive et apparente.
L'interrupteur pulsatif et manuel ainsi que la commande de la touche peuvent être utilisés pour vérifier l'erreur de pulsation.

Paramètres du produit

Spécification pour YC98G - 0,1%

ils	Plage de mesure	Résolution efficace	Précision (%)	Autres
la tension	5 à 450 V	0.001 V	00,05 pour cent	2 gammes (à savoir 1:4)
CT actuel	0.05 - 20 A	0.0002 A	00,05 pour cent	3 gammes (à 1:10)
Clamp CT	0.01 - 100 A	0.001 A	00,15%	3 gammes (à 1:10)
fréquence	45 à 65 Hz	00,001 Hz	00,01 Hz
Puissance active	Le nombre d'émissions de CO2 est déterminé par la méthode suivante:	0.0001 W	00,10%
	Le nombre d'émissions de CO2 est déterminé par la méthode suivante:	0.0001 W	0.20%	Avec une pince TC
Puissance réactive	Le nombre d'émissions de CO2 est déterminé par la méthode suivante:	0.0001 Var	0.20%
	Le nombre d'émissions de CO2 est déterminé par la méthode suivante:	0.0001 Var	0.30%	Avec pince à CT
Puissance apparente	Le nombre d'émissions de CO2 est déterminé par la méthode suivante:	0.0001 VA	0.20%
Énergie active			00,10%
			0.20%	Avec pince à CT
Énergie réactive			0.20%
			0.30%	Avec pince à CT
Constante d'énergie	Pour les appareils électroniques, la fréquence d'écoulement de l'électricité doit être supérieure ou égale à:
Facteur de puissance	0 ~ ± 0.9999	0.0001	± 0.01
Angle de phase	0 ~ 359. 999o	0.001 o	± 0,01 o
Environnement de travail	-10 à +55 °C, 15 à 85% de HDR, altitude: -10 à 3500 m
Influence de la température	≤ 25 ppm/oC (U/I, ≤ 15 ppm/oC (autres)
Influence de la fréquence	≤ 25 ppm / Hz
Interface de pulsation	Entrée (2 canaux, PLi1, PLi2)
	Faible niveau ≤ 2V, haut niveau ≥ 5V
	Sortie (2 canaux, puissance active PLo-1, puissance réactive PLo-3)
	Faible niveau ≤ 0,5 V, haut niveau ≥ 11,5 V

Interface de communication	Transmission en série asynchrone: RS232, 9600bps, 1N8.
Énergie électrique1	Énergie provenant des bornes de circuit U1, non testées: 85~450V/~35VA			À partir du circuit testé
Énergie électrique 2	Énergie de la prise CA: 85 à 450 V/35 V
Énergie électrique3	Type de batterie: batterie en Li polymère, taille: 110 mmX51 mmX16 mm,			Batterie à Li
Énergie électrique3	Voltage de sortie nominal: 7,2 V, capacité: 5000 mAh			Batterie à Li
Dimension	Instrument: 245 mm x 162 mm x 60 mm
	Casse de transport: 559 mm x 351 mm x 229 mm
Le poids	Poids de l'instrument principal: 1,7 kg
	Poids total du jeu: 11,5 kg

Spécification pour YC98G - 0,05%

Nom de l'article	Plage de mesure	Résolution efficace	Précision (%)	Autres
la tension	5 à 450 V	0.001 V	00,02 pour cent	2 gammes (à savoir 1:4)
CT actuel	0.05 - 20 A	0.0002 A	00,02 pour cent	3 gammes (à 1:10)
Clamp CT	0.01 - 100 A	0.001 A	00,15%	3 gammes (à 1:10)
fréquence	45 à 65 Hz	00,001 Hz	00,01 Hz
Puissance active	Le nombre d'émissions de CO2 est déterminé par la méthode suivante:	0.0001 W	00,05 pour cent
	Le nombre d'émissions de CO2 est déterminé par la méthode suivante:	0.0001 W	0.20%	Avec une pince TC
Puissance réactive	Le nombre d'émissions de CO2 est déterminé par la méthode suivante:	0.0001 Var	00,10%
	Le nombre d'émissions de CO2 est déterminé par la méthode suivante:	0.0001 Var	0.30%	Avec pince à CT
Puissance apparente	Le nombre d'émissions de CO2 est déterminé par la méthode suivante:	0.0001 VA	00,10%
Énergie active			00,05 pour cent
			0.20%	Avec pince à CT
Énergie réactive			00,10%
			0.30%	Avec pince à CT
Constante d'énergie	Pour les appareils électroniques, la fréquence d'écoulement de l'électricité doit être supérieure ou égale à:
Facteur de puissance	0 ~ ± 0.9999	0.0001	± 0,005%
Angle de phase	0 ~ 359. 999o	0.001 o	± 0,005 o
Environnement de travail	-10 à +55 °C, 15 à 85% de HDR, altitude: -10 à 3500 m
Influence de la température	≤ 10 ppm/oC ((U/I, ≤ 15 ppm/oC ((autres)
Influence de la fréquence	≤ 20 ppm / Hz
Interface de pulsation	Entrée (2 canaux, PLi1, PLi2)
	Faible niveau ≤ 2V, haut niveau ≥ 5V
	Sortie (2 canaux, puissance active PLo-1, puissance réactive PLo-3)
	Faible niveau ≤ 0,5 V, haut niveau ≥ 11,5 V

Interface de communication	Transmission en série asynchrone: RS232, 9600bps, 1N8.
Énergie électrique1	Énergie provenant des bornes de circuit U1, non testées: 85~450V/~35VA			À partir du circuit testé
Énergie électrique 2	Énergie de la prise CA: 85 à 450 V/35 V
Énergie électrique3	Type de batterie: batterie en Li polymère, taille: 110 mmX51 mmX16 mm,			Batterie à Li
Énergie électrique3	Voltage de sortie nominal: 7,2 V, capacité: 5000 mAh			Batterie à Li
Dimension	Instrument: 245 mm x 162 mm x 60 mm
	Casse de transport: 559 mm x 351 mm x 229 mm
Le poids	Poids de l'instrument principal: 1,7 kg
	Poids total du jeu: 11,5 kg

Spécification pour YC98G - 0,05%

Nom de l'article	Plage de mesure	Résolution efficace	Précision (%)	Autres
la tension	5 à 450 V	0.001 V	00,02 pour cent	2 gammes (à savoir 1:4)
CT actuel	0.05 - 20 A	0.0002 A	00,02 pour cent	3 gammes (à 1:10)
Clamp CT	0.01 - 100 A	0.001 A	00,15%	3 gammes (à 1:10)
fréquence	45 à 65 Hz	00,001 Hz	00,01 Hz
Puissance active	Le nombre d'émissions de CO2 est déterminé par la méthode suivante:	0.0001 W	00,05 pour cent
	Le nombre d'émissions de CO2 est déterminé par la méthode suivante:	0.0001 W	0.20%	Avec une pince TC
Puissance réactive	Le nombre d'émissions de CO2 est déterminé par la méthode suivante:	0.0001 Var	00,10%
	Le nombre d'émissions de CO2 est déterminé par la méthode suivante:	0.0001 Var	0.30%	Avec pince à CT
Puissance apparente	Le nombre d'émissions de CO2 est déterminé par la méthode suivante:	0.0001 VA	00,10%
Énergie active			00,05 pour cent
			0.20%	Avec pince à CT
Énergie réactive			00,10%
			0.30%	Avec pince à CT
Constante d'énergie	Pour les appareils électroniques, la fréquence d'écoulement de l'électricité doit être supérieure ou égale à:
Facteur de puissance	0 ~ ± 0.9999	0.0001	± 0,005%
Angle de phase	0 ~ 359. 999o	0.001 o	± 0,005 o
Environnement de travail	-10 à +55 °C, 15 à 85% de HDR, altitude: -10 à 3500 m
Influence de la température	≤ 10 ppm/oC ((U/I, ≤ 15 ppm/oC ((autres)
Influence de la fréquence	≤ 20 ppm / Hz
Interface de pulsation	Entrée (2 canaux, PLi1, PLi2)
	Faible niveau ≤ 2V, haut niveau ≥ 5V
	Sortie (2 canaux, puissance active PLo-1, puissance réactive PLo-3)
	Faible niveau ≤ 0,5 V, haut niveau ≥ 11,5 V

Interface de communication	Transmission en série asynchrone: RS232, 9600bps, 1N8.
Énergie électrique1	Énergie provenant des bornes de circuit U1, non testées: 85~450V/~35VA			À partir du circuit testé
Énergie électrique 2	Énergie de la prise CA: 85 à 450 V/35 V
Énergie électrique3	Type de batterie: batterie en Li polymère, taille: 110 mmX51 mmX16 mm,			Batterie à Li
Énergie électrique3	Voltage de sortie nominal: 7,2 V, capacité: 5000 mAh			Batterie à Li
Dimension	Instrument: 245 mm x 162 mm x 60 mm
	Casse de transport: 559 mm x 351 mm x 229 mm
Le poids	Poids de l'instrument principal: 1,7 kg
	Poids total du jeu: 11,5 kg
