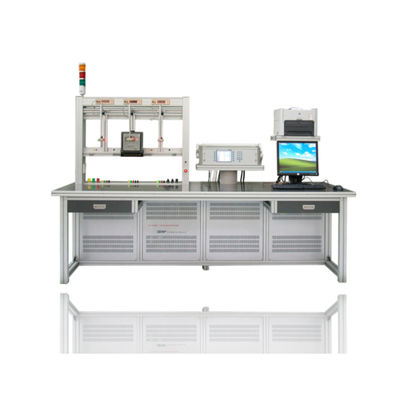

Le système d'essai du compteur YC1893D est un système d'essai entièrement automatique pour l'essai et l'étalonnage des compteurs d'énergie électrique monophasiques et triphasiques, composé:

• Source d'alimentation à trois phases
• Compteur standard de référence en trois phases
• Plateau d'essai de la suspension du compteur
• Système de contrôle des tarifs (tensions fixes, lecteur de port optique, boîte de réglage d'ondulation)
• Autres pièces nécessaires
• PC et logiciels contrôlant l'ensemble du système

Le système d'essai du compteur YC1893D est entièrement conforme à la norme CEI 60736 et convient à l'essai de compteurs selon les normes suivantes:

• La valeur de l'échantillon doit être déterminée en fonction de l'échantillon.
• Nombre d'équipements
• Pour l'utilisation de l'appareil, les caractéristiques suivantes doivent être indiquées:
• Pour les appareils électroniques

Caractéristiques et fonctions

• Le système d'essai du compteur peut mesurer des compteurs mécaniques, des compteurs mécaniques électroniques et des compteurs électroniques par fonctionnement automatique, semi-automatique ou manuel.
• Matériau en alliage d'aluminium, léger et résistant à la corrosion.
• Marque automatique du rotor de positionnement du disque du compteur mécanique, avec plus d'efficacité.
• Le balancement des têtes de balayage facilite le contrôle.
• Complétion entièrement automatique des essais suivants:
  • Épreuve de précision dans les quatre quadrants (énergie active, réactive et apparente)
  • Épreuve de glissement (épreuve sans charge)
  • Épreuve de courant de démarrage
  • Test du compteur (test du registre)
  • Épreuve de la constante du compteur
  • Épreuve de la quantité d'influence (tension, fréquence, distorsion harmonique, etc.)
  • Étalonnage d'un compteur standard de référence dont la précision est inférieure à celle du compteur standard de référence utilisé
  • Préchauffage
  • Des baisses et des interruptions
  • Épreuves de compteurs monophasiques dans des conditions altérées
• Mesurer simultanément différentes constantes de compteurs.
• Avec la fonction de protection contre la surcharge, le circuit à courte tension et le circuit à courant ouvert.

Spécification technique pour le système d'essai du compteur de position 1 à 3

Le banc d'essai est à plusieurs positions jusqu'à 3 mètres, 0,02% de classe de précision Système d'essai de compteur triphasé avec TIC,d'une capacité de charge supérieure ou égale à 300 W.

Énergie

Source d'énergie

Voltage
Le niveau de tension de sortie de l'essai (neutre en phase)	3×(24 V ️ 480 V) ou 600 V F-F sur mesure
Puissance de la tension de sortie	3×100VA
Résolution	Meilleur que 0,01% de la valeur totale de l'échelle de l'intervalle
Réglage de la précision	Meilleur que 0,02% à la valeur finale de la plage
Stabilité	Meilleur que 0,005%/h (temps d'intégration 150 s)
Régulation de la charge à partir de 0 à la charge maximale	< 0,01%
Facteur de distorsion	< 0,3% pour la charge de résistance linéaire
Les harmoniques	2ème 21ème libre programmable
Actuel
Courant de sortie d'essai	0.3 mA 120 A
Puissance du courant de sortie	3×150VA
Résolution	Meilleur que 0,01% de la valeur totale de l'échelle de l'intervalle
Réglage de la précision	Meilleur que 0,02% à la valeur finale de la plage
Stabilité	Meilleur que 0,005%/h (temps d'intégration 150 s)
Régulation de la charge à partir de 0 à la charge maximale	< 0,01%
Facteur de distorsion	< 0,3% pour la charge de résistance linéaire
Les harmoniques	2ème 21ème libre programmable
Angle de phase
Portée	0 -- 360°
Résolution	00,01°
Réglage de la précision	0.1°
Fréquence
Portée	45 Hz 65 Hz
Résolution	00,01 Hz
