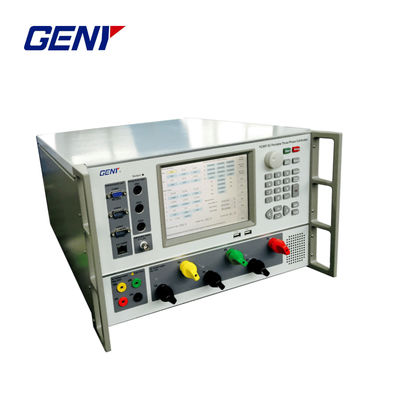

Système d'essai de compteur portable pour la phase de puissance et la sortie de fréquence du courant de tension alternatif

Système d'essai de compteur portable pour la phase de puissance et la sortie de fréquence du courant de tension alternatif

Nom De Marque:	GENY
Numéro De Modèle:	Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.
Conditions De Paiement:	L/C, T/T, D/P
Capacité à Fournir:	50/Année

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

Chine

Certification:

ISO, CE

Modèle N°.:

YC99T

Affichage:

Numérique

Installation:

Direct relié

Utilisation:

Compteur d'énergie multifonctionnel, compteur de watts-heure, compteur pour l'industrie et l'usage d

Équipement électrique:

Trois phases à trois fils

Théorie:

Mètre électronique

Connexion de compteur d'électricité:

Le terminal

Signal mesuré:

une onde continue

Le type:

Mètre d'énergie

Personnalisé:

Personnalisé

Marque déposée:

Génie

Paquet de transport:

Casse en contreplaqué

Spécification:

0.5cbm

Origine:

La Chine

Code du SH:

9030849000

Port:

Guangzhou, en Chine

Capacité d'approvisionnement:

50/Année

Mettre en évidence:

Système d'essai du compteur de puissance CA

Système d'essai du compteur de courant alternatif

Système d'essai des compteurs de tension CA

Description de produit

Système d'essai portable de compteurs pour la phase de puissance et la fréquence de sortie de courant de tension et de courant alternatif

Spécification

Le numéro de modèle.	Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Position du compteur / précision	3 / 0.05
Voltage de sortie CA
Portée	57.7V, 100V, 220V, 380V et 660
Plage d'ajustement	(0-120) %RG (RG est la plage)
Ajustez la résolution	0.01%RG, 0.1%RG, 1%RG, 10%RG
Stabilité	0.01%/2min (0.05cl), 0.02%/2min ((0.1cl)
Déformation	00,2% (charge non capacitive)
Charge maximale de sortie	20VA/phase
Précision de mesure	% 0,05%RG ((0,05cl), % 0,1%RG ((0,1cl)
Courant de sortie CA
Portée	0.05A 0.2A 1A 5A 16.67A 50A
Ajustez la plage	(0-120) %RG (RG est la plage)
Ajustez la résolution	0.01%RG, 0.1%RG, 1%RG, 10%RG
Stabilité	0.01%/2min (0.05cl), 0.02%/2min ((0.1cl)
Déformation	00,2% (charge non capacitive)
Charge maximale de sortie	La valeur de l'éclairage doit être comprise entre 50 VA ((50A)
Précision de mesure	% 0,05%RG ((0,05cl), % 0,1%RG ((0,1cl)
Puissance de sortie
Stabilité	00,1%/2min ((0,05cl), 0,02%/2min ((0,1cl)
Précision de la puissance active et réactive	% 0,05%RG
Sortie de phase
Plage de réglage de la sortie	0 à 359.99
Puissance de réglage de sortie	10°, 1°,0.1°,0.01° facultatif
Résolution	0.01
Précision de mesure	Il est nul.05
Facteur de puissance de sortie
Plage de réglage	-1 ~ 0 ~ + 1
Résolution de mesure	0.0001
Précision de mesure	Il est nul.0005
Sortie de fréquence
Plage de réglage	40 Hz 70 Hz
Résolution de réglage de sortie	1Hz, 0,1Hz, 0,01Hz, 0,001Hz sont facultatifs
Résolution	00,001 Hz
Précision	% 0,002 Hz
Réglage harmonique
L' ordre harmonieux	2ème ~ 63ème
Amplitude harmonique	0 à 40%
Angle harmonique	0 à 359.00
Erreur d'ensemble harmonique	2ème à 31ème: %0,1%, 32ème à 63ème: %0,2%
Mesure de l'erreur énergétique
Limite d'erreur de base de l'énergie active	% 0,05%RD ((tension 30V ~ 660V, courant 0,02A ~ 60A, PF 0,5)
Limite d'erreur de base de l'énergie réactive	% 0,1%RD ((tension 30V à 660V, courant 0,02A à 60A, PF 0,5)
Cristaux standard
Précision de fréquence	% 0,5 ppm (sortir de l'usine à 25 ppm)
Stabilité de fréquence	% 0,1 ppm, -20 ~ + 70
Entrée d'impulsion d'énergie
Nombre d'impulsions d'énergie	3 canaux actifs, 3 canaux réactifs
Paramètres généraux
Énergie électrique	AC220V%15% ou 110V%15%
Fréquence	50 Hz à 60 Hz
Consommation	60VA à 1000VA
Condition de l'environnement	Humidité relative 20 ~ 30
Environnement de stockage	-20 ~ 50
Taille et poids	Le poids de la charge est calculé à partir de la valeur de l'échantillon.

Le numéro de modèle.	Le nombre d'équipements utilisés
Position du compteur / précision	3 / 0,05 cl
Voltage de sortie CA
Portée	57.7V, 100V, 220V et 380V
Plage d'ajustement	(0-120) %RG (RG est la plage)
Ajustez la résolution	0.01%RG, 0.1%RG, 1%RG, 10%RG
Stabilité	0.01%/2min (0.05cl), 0.02%/2min ((0.1cl)
Déformation	00,2% (charge de résistance)
Charge maximale de sortie	20VA/phase
Précision de mesure	% 0,05%RG ((0,05cl), % 0,1%RG ((0,1cl)
Courant de sortie CA
Portée	0.05A 0,2A 1A 5A 20A 100A
Ajustez la plage	(0-120) %RG (RG est la plage)
Ajustez la résolution	0.01%RG, 0.1%RG, 1%RG, 10%RG (facultatif)
Stabilité	0.01%/2min (0.05cl), 0.02%/2min ((0.1cl)
Déformation	00,2% (charge non capacitive)
Charge maximale de sortie	La valeur de l'éclairage doit être comprise entre 100 VA et 100 A.
Précision de mesure	% 0,05%RG ((0,05cl), % 0,1%RG ((0,1cl)
Puissance de sortie
Stabilité	00,1%/2min ((0,05cl), 0,02%/2min ((0,1cl)
Précision de la puissance active et réactive	% 0,05%RG
Sortie de phase
Plage de réglage de la sortie	0 à 359.99
Puissance de réglage de sortie	10°, 1°,0.1°,0.01° facultatif
Résolution	0.01
Précision de mesure	Il est nul.05
Facteur de puissance de sortie
Plage de réglage	-1 ~ 0 ~ + 1
Résolution de mesure	0.0001
Précision de mesure	Il est nul.0005
Sortie de fréquence
Plage de réglage	45 Hz 70 Hz
Résolution de réglage de sortie	1 Hz, 0,1 Hz, 0,01 Hz, 0,001 Hz
Résolution	00,001 Hz
Précision	% 0,002 Hz
Réglage harmonique
L' ordre harmonieux	2ème ~ 63ème
Amplitude harmonique	0 à 40%
Angle harmonique	0 à 359.99
Erreur d'ensemble harmonique	2ème à 31ème: %0,1%, 32ème à 63ème: %0,2%
Mesure de l'erreur énergétique
Limite d'erreur de base de l'énergie active	% 0,05%RD ((tension 30V à 380V, courant 0,02A à 120A, PF 0,5)
Limite d'erreur de base de l'énergie réactive	% 0,1%RD ((tension 30V à 380V, courant 0,02A à 120A, PF 0,5)
Cristaux standard
Précision de fréquence	% 0,5 ppm (sortir de l'usine à 25 ppm)
Stabilité de fréquence	% 0,1 ppm, -20 ~ + 70
Entrée d'impulsion d'énergie
Nombre d'impulsions d'énergie	3 canaux actifs, 3 canaux réactifs
Paramètres généraux
Énergie électrique	AC220V%15% ou 110V%15%
Fréquence	50 Hz à 60 Hz
Consommation	60VA à 1000VA
Condition de l'environnement	Humidité relative 20 ~ 30
Environnement de stockage	-20 ~ 50
Taille et poids	600 mm ((L) 400 mm ((W) 266 mm ((H), 48 kg

Description simplifiée

Il est utilisé dans le centre d'essais de mesure des sociétés de réseau, le département de mesure des sociétés d'alimentation électrique et des centrales électriques,les établissements nationaux d'essais de mesure et les services d'inspection de la métrologieIl peut également être utilisé par les fabricants de compteurs d'énergie, y compris sa production.recherche et développement, des services d'essais, ainsi que dans les universités et les établissements de recherche connexes, des laboratoires spécialisés.

L'utilisateur des compteurs peut calibrer notamment: compteur d'énergie active monophasique, compteur d'énergie active triphasique à trois fils, compteur composite triphasique à trois fils,un compteur d'énergie active à trois phases à quatre fils, compteur composite à trois phases à quatre fils, compteur d'énergie sinusoïdale réactive à trois phases à trois fils, compteur d'énergie sinusoïdale réactive à trois phases à quatre fils, compteur d'énergie réactive à 60° à deux éléments,deux éléments 90° réacteur d'énergie, et un compteur d' énergie réactive à trois éléments à 90 °.

Principales fonctions

1Il peut tester divers compteurs électroniques et mécaniques monophasiques et triphasiques,
2.Il peut tester automatiquement ou manuellement des compteurs 1ph ou 3ph: erreur de base, test de démarrage par rampage, écart type, etc., le plan d'essai peut être fixé par le client;
3.Il peut effectuer le test d'influence comprend: influence de tension, influence de fréquence, influence harmonique, influence de séquence de phase inverse, test d'influence de tension déséquilibrée;
4Prend en charge le protocole de communication DLT-645 et peut effectuer certains tests sur des compteurs d'énergie multifonctions;
5.Plus de bornes de sortie pour plus d'opérations: RS232, RS485, étendre l/0, EthernetUSB, wifi, etc.;
6. Sortie 2 ~ 63 harmoniques
7écran tactile de 0,8 pouces et système de fonctionnement convivial,
8- Il peut tester 3 pièces de compteurs max.

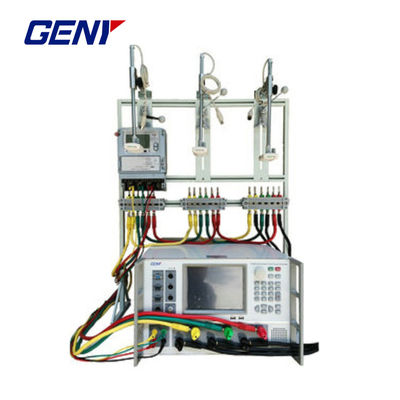

Système d'essai de compteur portable pour la phase de puissance et la sortie de fréquence du courant de tension alternatif 0
