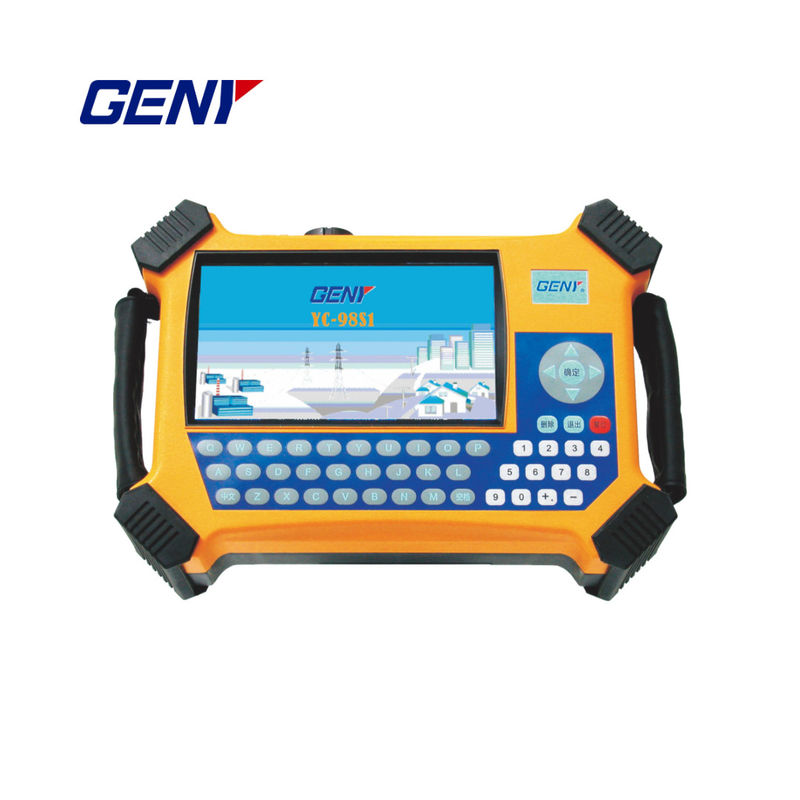

Calibrateur portable à trois phases pour la mesure précise de la tension et du courant

Erreur (100AClamp CT)

± 0,2% ((5A,100A) ± 0,5% (autres)

Harmonieuse

2ème ~ 51ème

Courant de démarrage

0.05%Ie

Erreur de mesure de puissance (onde pleine et onde fondamentale)

Puissance active (connexion directe)

± 0,05%

Puissance active (100A)

± 0,2% ((5A,100A) ± 0,5% (autres)

Puissance réactive (connexion directe)

± 0,1%

Puissance réactive (100A ClampCT)

± 0,5% ((5A,100A) ± 1,0% (autres)

Erreur de mesure de l'énergie (onde complète et onde fondamentale)

Énergie active (connexion directe)

± 0,05% (± 0,1%)

Énergie active (100A ClampCT)

± 0,2% ((5A,100A) ± 0,5% (autres)

Énergie réactive (connexion directe)

± 0,1%

Énergie réactive (100A ClampCT)

± 0,5% ((5A,100A) ± 1,0% (autres)

Erreur (onde harmonique)

Connexion directe

Le nombre d'heures d'essai doit être déterminé en fonction du type de produit.

± 0,2% de H (H=1+0,01k, k=2 à 51)

Clamp CT

Le nombre d'heures d'essai doit être déterminé en fonction du type de produit.

± 0,5% H (H=1+0,01k, k=2 à 51)

5A/100A

Courant de sortie cyclique pour l'auto-étalonnage des CCT5A

0.05A,0.1A,0.25A,0.5A, 1A,2.5A, 5A

Erreur d'auto-étalonnage du 5ACCT

± 0,1%

(erreur linéaire et de phase)

La valeur de l'écartement est déterminée par le réglage de l'écartement de l'écartement.

Le nombre d'heures d'essai doit être déterminé en fonction du type de produit.

±1,0%H (H=1+0,01k, k=2 à 51)

Erreur - Autres

Mesure du rapport

± 0,5%

Influence de la tension

Le taux d'utilisation est de 0,01%.

Influence de la fréquence

Le taux d'utilisation est de 0,01%.

Influence de la température

Pour les matières premières

Influence de la précision 24h

Le taux d'utilisation est de 0,01%.

Une influence harmonieuse

Le taux d'utilisation est de 0,01%.

Angle de phase

Portée

- 180° à 180°

Erreur

Pour les produits de la catégorie 1

Fréquence

Portée

45 ~ 65 Hz

Erreur

± 0,01 Hz

Sortie d'impulsion

Fréquence interne élevée (CH)

1.8x109 P/kWh

1.8x109 * ((5/Ie) P/kWh

Sortie basse fréquence

3600P, 36000P,

Le nombre d'heures de travail est calculé en fonction de la fréquence de travail.

3600P, 36000P,

360000P

* ((5/Ie) P/kWh ((kvarh, kVAh)

Rapport de pulsation

1:01

Niveau de sortie

+5V (peut être réglé sur demande)

Entrée d'impulsion

Canaux d'entrée

2

Niveau d'entrée

5 ~ 10V

Fréquence maximale d'entrée d'impulsion

Max. 10 kHz

Affichage

Résolution

Écran tactile 7TFT

Système

Windows CE

Autres

Mode d'alimentation en tension

Énergie externe, circuit testé, batterie

Énergie de fonctionnement

AC 55 à 600 V

Résister à la tension

4.0kV (términaux de tension, alimentation électrique et terminaux de basse tension)

EFT ((Transient rapide électrique)

2.0 kV

Niveau IP

Résistance à la corrosion

Le sursaut

2.0kV (mode commun), 2.0kV (mode différent)

Puissance sur le temps de stabilité

< 3 minutes

Batterie rechargeable

11.1V 3000 mAh

Consommation d'électricité

< 9W

Température de fonctionnement

Température -20°C à +55°C, humidité 40% à 95%

Température de stockage

Température -40°C ~ +80°C, humidité 40% ~ 95%

Les dimensions (mm) (W × H × D)

Le principal

245 × 150 × 50

Boîtier à main

425 × 336 × 196

Poids (kg)

Le principal

2

Ensemble

10
