Banque d'essai professionnelle de compteur stationnaire à trois phases pour les essais de compteurs d'énergie électrique

Banque d'essai professionnelle de compteur stationnaire triphasé pour l'essai de compteur d'énergie électrique

Des appareils électroniquesTrois phasesBanque d'essai du compteur

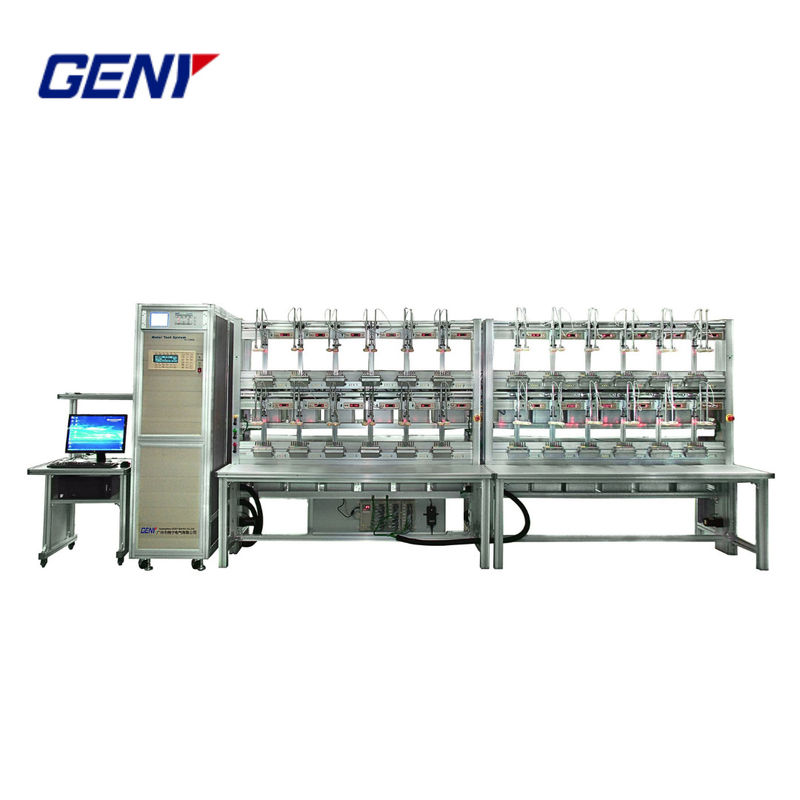

Le système d'essai du compteur YC1893D est un système d'essai entièrement automatique pour l'essai et l'étalonnage des compteurs d'énergie électrique monophasiques et triphasiques, composé:


• Source d'alimentation à trois phases
• Compteur standard de référence en trois phases
• Des racks d'essai pour la suspension du compteur destinés à l'essai des deux comptoirs à 1 phase/3 phases
• Système d'essai de la fonction de compteur intelligent (tensions fixes, sonde optique, test de contrôle par relais et boîte de contrôle par ondulation en option)
• Autres pièces nécessaires
• PC et logiciels contrôlant l'ensemble du système


Le système d'essai du compteur YC1893D est entièrement conforme à la norme CEI 60736 et convient à l'essai de compteurs selon les normes suivantes:


• La valeur de l'échantillon doit être déterminée en tenant compte de l'échantillonnage.
• Nombre d'équipements
• Pour l'utilisation de l'appareil, les caractéristiques suivantes doivent être indiquées:
• Pour les appareils électroniques

Caractéristiques

• Le système d'essai du compteur peut mesurer des compteurs mécaniques, des compteurs mécaniques électroniques et des compteurs électroniques par fonctionnement automatique, semi-automatique ou manuel.
• Matériau en alliage d'aluminium, léger et résistant à la corrosion.
• Marque automatique du rotor de positionnement du disque du compteur mécanique, avec plus d'efficacité.
• Le balancement des têtes de balayage facilite le contrôle.
• Complétion entièrement automatique des essais suivants:
  • Épreuve de précision dans les quatre quadrants (énergie active, réactive et apparente)
  • Répétabilité du test d'erreur
  • Épreuve de glissement (épreuve sans charge)
  • Épreuve de courant de démarrage
  • Test du compteur (test du registre)
  • Épreuve de la constante du compteur
  • Test de la quantité d'influence (tension, déséquilibre de tension, fréquence, distorsion harmonique, séquence de phase inverse)
  • Étalonnage d'un compteur standard de référence dont la précision est inférieure à celle du compteur standard de référence utilisé
  • Préchauffage
  • Des baisses et des interruptions
  • Épreuves de compteurs monophasiques dans des conditions altérées
  • Subharmoniques selon les normes CEI
  • Harmonics irréguliers selon les normes CEI
• Mesurer simultanément différentes constantes de compteurs.
• Avec la fonction de protection contre la surcharge, le circuit à courte tension et le circuit à courant ouvert.

Spécification technique

Le banc d'essai est à plusieurs positions jusqu'à 24 mètres, 0,02% de classe de précision Système d'essai de compteur triphasé avec TIC,d'une capacité de charge supérieure ou égale à 300 W.

• Énergie

• Source d'énergie

Diagramme structurel du banc d'essai du compteur stationnaire
